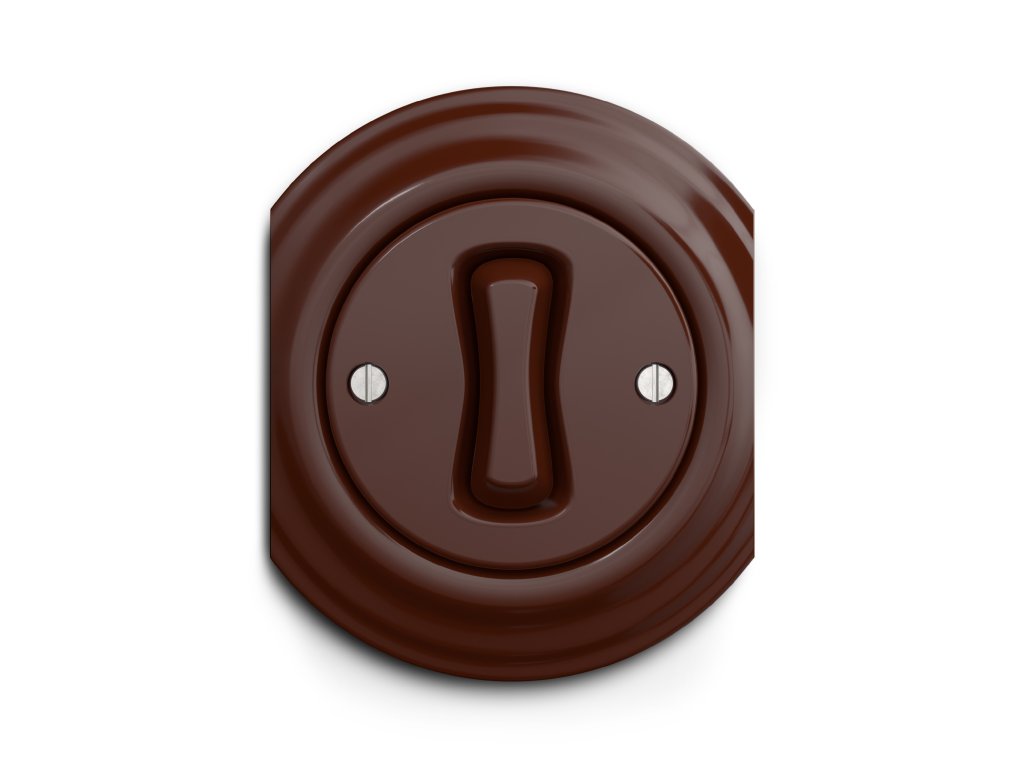

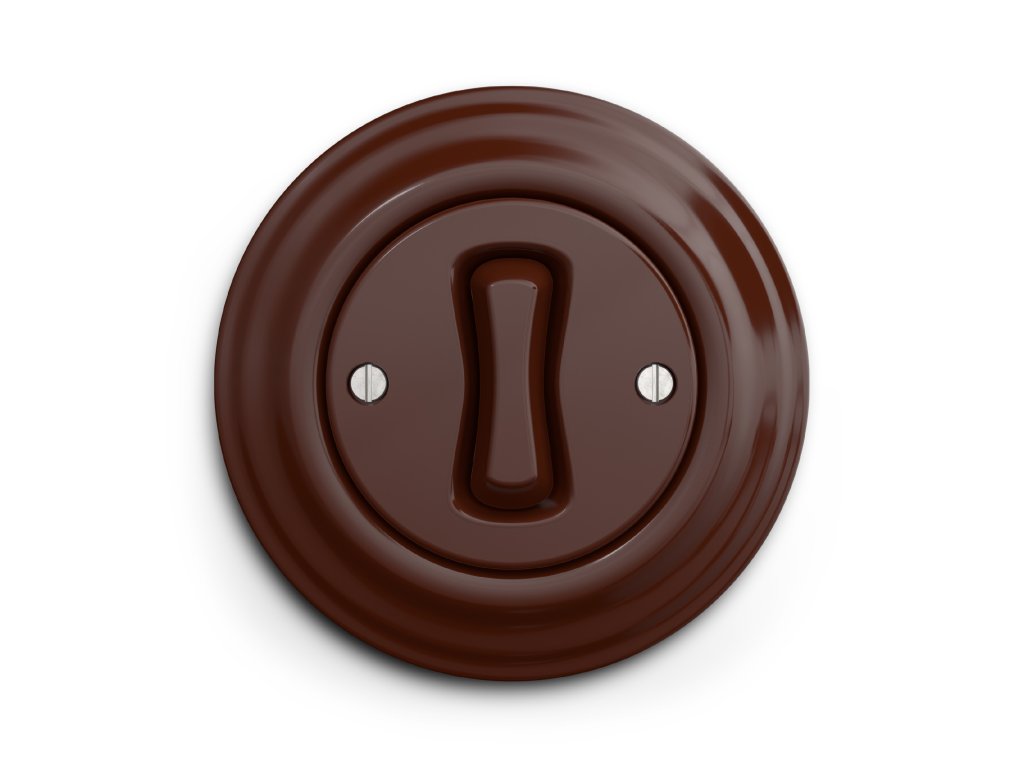

Jednoduchý kulatý vypínač Kaštanově hnědá

Kombinace produktů

Pomocí otočných rámečků si snadno poskládáte dvojité, trojité i vícenásobné sestavy produktů. Můžete kombinovat zásuvky i vypínače nebo použít řadu stejných prvků. Záleží jen na tom, co si váš interiér žádá.

Zvolte krajní rámeček s jednostranným ořezem, který lze dokola otáčet podle vaší potřeby, dále středový rámeček, na nějž z obou stran navážete a utvoříte tak kompletní sérii o neomezeném množství prvků. Umístěte je horizontálně i vertikálně, dle vašich možností.

Technické specifikace

Jednoduché vypínače kliklap mají průměr 90 mm a celkovou hloubku 18 mm.

druh připojení: šroubová svorka
druh ovládání: kolébka
způsob montáže: montáž do stěny - vhodné pro elektroinstalační krabice s roztečí 71mm (např. KP68, nebo KU68)
typ materiálu: plast odolný proti zahoření
jmenovitý proud: 16 A
jmenovité napětí: 230 V
frekvence: 50 Hz
vhodné pro krytí (IP): IP20
šířka přístroje: 70,5 mm
výška přístroje: 70,5 mm
hloubka přístroje: 30 mm

POZOR: Instalace.

Vždy používejte pouze kulaté elektroinstalační krabice!
Počítejte i s kulatými výřezy do obkladů!

Konfigurace

Řazení č. 1/0 - Tlačítko

Použití - zvonek, WC větrák (bez časového spínače)

Řazení č. 1 – Jednopólový vypínač

Použití – spínání jednoho světelného okruhu z jednoho vypínače

Řazení č. 6 – Střídavý vypínač

Použití – spínání světelného okruhu ze dvou míst (chodba, schodiště). Pro správnou funkci nutno použít další vypínač stejného typu, nebo rozšířit obvod o spínač ř. 7 nebo 6+6.

ŘAZENÍ č. 7 – Křížový vypínač

Použití – pro spínání chodeb a schodišť s možností vypnutí či zapnutí ze třetího místa. Používá se vždy společně s vypínači ř. 6.
